详细介绍
产品介绍
- 安装在三相交流电源线路上，用于电源线路防雷及抗浪涌保护；
- 产品由电源防雷模块、计数器板、断路器等装配而成，电源防雷模块选用80kA、60kA、40kA、20kA产品，其他配件相同；
- 电源防雷模块、断路器、接地柱之间采用紫铜排连接，工业化装配标准，接驳线路无冗余；

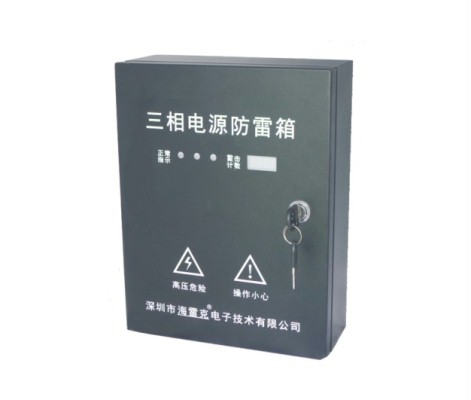

- 带锁柜门式箱体，美观大气、安装方便、使用安全；
- 提供防雷工作正常指示与雷击计数等辅助功能；
- 雷击计数器具有微处理及电子存储功能，直接取交流电源，无须内置电池，断电不丢失数据，数码在线显示，显示范围0～9999。
产品分类
|
货号 |
型号 |
|
9340A |
HLK DM80B/4 |
|
9340B |
HLK DM60C/4 |
|
9440A |
HLK DM40C/4 |
|
9440B |
HLK DM20C/4 |
技术参数
|
型号 |
Type |
HLK DM80B/4 |
HLK DM60C/4 |
HLK DM40C/4 |
HLK DM20C/4 |
|
最大连续运行电压 |
Uc |
385V~(L,N对PE) |
|||
|
标称放电电流 |
In |
40kA(8/20µs) |
30kA(8/20µs) |
20kA(8/20µs) |
10kA(8/20µs) |
|
最大放电电流 |
Imax |
80kA(8/20µs) |
60kA(8/20µs) |
40kA(8/20µs) |
20kA(8/20µs) |
|
保护级别(In时) |
Up |
≤2000V(L,N对PE) |
≤2000V(L,N对PE) |
≤1800V(L,N对PE) |
≤1500V(L,N对PE) |
|
响应时间 |
tA |
≤25ns(L,N对PE) |
|||
|
前置保险 |
|
32A |
|||
|
工作指示 |
|
红色指示灯亮 |
|||
|
接线方式 |
|
并联 |
|||
|
计数器冲击响应 |
|
≥200A(上升≥8µs) |
|||
|
计数间隔 |
|
≥2s |
|||
|
雷击计数器电源 |
|
220V~ |
|||
|
记忆功能 |
|
断电不丢失数据 |
|||
|
计数器显示范围 |
|
0~9999 |
|||
|
雷击计数器操作 |
|
清零、预置 |
|||
|
工作温区 |
|
-40℃~+80℃ |
|||
|
接线规格 |
|
6mm2~16mm2 |
|||
|

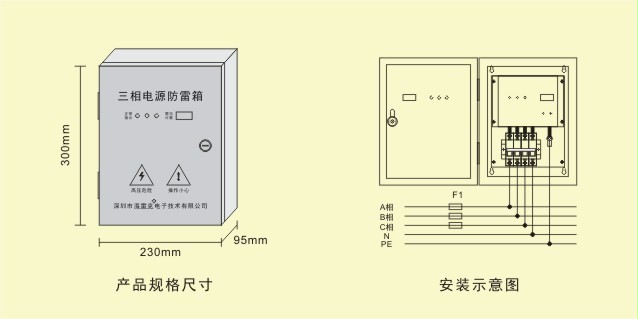

尺寸 |
|
230mm×300mm×95mm |
|||
