详细介绍
产品介绍

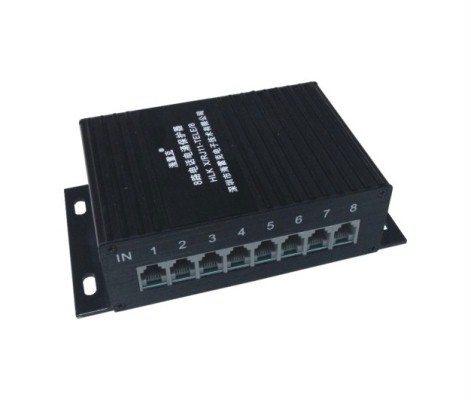

- 8个HLK X/RJ11-TELE电涌保护器的合成产品，安装在通讯信号端口，用于信号线路防雷及抗浪涌保护，同时满足8路公共通讯信号线路防雷保护及电气特性要求；
- 两级复合放电设计，响应快，残压低，放电电流大；
- RJ11接口符合通讯设备连接方式的通用标准；
- 壁挂式结构，能够固定安装在墙面或电箱底板上；
- 主要用于程控交换机等通讯设备。
产品分类
|
货号 |
型号 |
应用 |
|
7108 |
HLK X/RJ11-TELE-8 |
主要用于程控交换机等 |
技术参数
|
型号 |
Type |
HLK X/RJ11-TELE-8 |
|
最大连续运行电压 |
Uc |
130V~ |
|
最大连续工作电流 |
IL |
400mA |
|
标称放电电流(8/20µs) |
In |
2.5kA |
|
总放电电流(8/20µs) |
|
5kA |
|
保护级别(In时) 线/线 线/地 |
Up |
≤350V ≤350V |
|
保护级别(1KV/µs) 线/线 线/地 |
Up |
≤350V ≤350V |
|
响应时间 线/线 线/地 |
tA |
≤25ns ≤25ns |
|
插入损耗(阻抗100Ω) |
IL |
≤0.5dB(0~750kHz) |
|
带宽(IL≤3dB) |
fG |
5.2MHz |
|
保护线数 |
|
RJ11(2,3) |
|
工作温区 |
|
-40℃~+80℃ |
|
外壳材料 |
|
金属 |
|
外壳防护等级 |
|
IP20 |
