详细介绍
产品介绍
- 安装在单相交流电源线路上，用于电源线路防雷及抗浪涌保护；
- 产品由电源防雷板、计数器板、断路器等装配而成，电源防雷模块选用120kA、100kA、80kA、60kA、40kA、20kA产品，其他配件相同；
- 电源防雷模块、断路器、接地柱之间采用标准铜芯线连接，工业化装配标准，接驳线路无冗余；

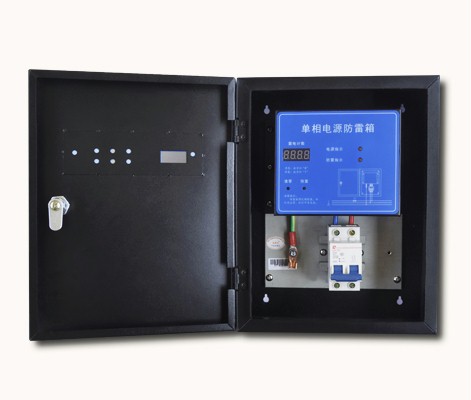

- 带锁柜门式箱体，美观大气、安装方便、使用安全；
- 提供电源指示、防雷指示、雷击计数等辅助功能；
- 雷击计数器具有微处理及电子存储功能，直接取交流电源，无须内置电池，断电不丢失数据，数码在线显示，显示范围0～9999。
产品分类
|
货号 |
型号 |
|
9221A |
HLK DM120B |
|
9221B |
HLK DM100B |
|
9222A |
HLK DM80B |
|
9222B |
HLK DM60C |
|
9223A |
HLK DM40C |
|
9223B |
HLK DM20C |
技术参数
|
型号 |
Type |
DM120B |
DM100B |
DM80B |
DM60C |
DM40C |
DM20C |
|
最大连续运行电压 |
Uc |
385V~(L,N对PE) |
|||||
|
标称放电电流(8/20µs) |
In |
60kA |
60kA |
40kA |
30kA |
20kA |
10kA |
|
最大放电电流(8/20µs) |
Imax |
120kA |
100kA |
80kA |
60kA |
40kA |
20kA |
|
保护级别(In时) |
Up |
≤2500V |
≤2500V |
≤2000V |
≤2000V |
≤1800V |
≤1500V |
|
响应时间 |
tA |
≤25ns |
|||||
|
前置保险 |
|
32A |
|||||
|
电源与防雷指示 |
|
红灯亮正常，红灯不亮失效 |
|||||
|
接线方式 |
|
并联 |
|||||
|
计数器冲击响应 |
|
≥200A(上升≥8µs) |
|||||
|
计数间隔 |
|
≥2s |
|||||
|
雷击计数器电源 |
|
220V~ |
|||||
|
记忆功能 |
|
断电不丢失数据 |
|||||
|
计数器显示范围 |
|
0~9999 |
|||||
|
雷击计数器操作 |
|
清零、预置 |
|||||
|
工作温区 |
|
-40℃~+80℃ |
|||||
|
接线规格 |
|
6mm2~16mm2 |
|||||
|

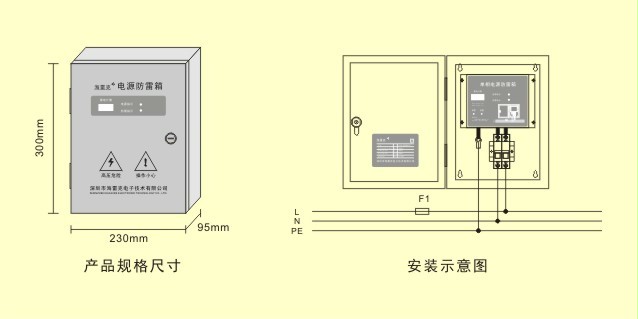

尺寸 |
|
230mm×300mm×95mm |
|||||
