产品介绍

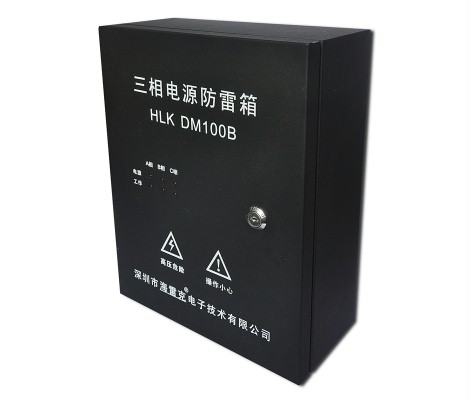

- 安装在三相交流电源线路上，用于电源线路防雷及抗浪涌保护；
- 产品由120KA、100kA电源防雷模块、智能计数器模块、断路器模块等装配而成；
- 提供雷击计数等辅助功能；
- 智能计数器模块直接取防雷器上220V交流电源，无须内置电池；
- 微处理与数字储存，数据记录准确、无干扰、断电不丢失；
- 在线记录与显示电涌保护器放电次数、2路开关量信号状态，放电次数显示范围0～9999；
- 防雷器指示窗口用于产品失效指示，防雷器状态通过遥信端口接入智能计数器；
- 标准RS485通讯接口，电涌保护器数据记录远端实时传送；
- 带锁柜门式箱体，美观大气、安装方便、使用安全。
产品分类
|
货号 |
型号 |
|
Z241 |
HLK DM120B/4 |
|
Z242 |
HLK DM100B/4 |
技术参数
|
型号 |
Type |
HLK DM120B/4 |
HLK DM100B/4 |
|
最大连续运行电压 |
Uc |
385V~(L,N对PE) |
|
|
标称放电电流(8/20µs) |
In |
60kA |
60kA |
|
最大放电电流(8/20µs) |
Imax |
120kA |
100kA |
|
保护级别 (In时) |
Up |
≤2500V(L,N对PE) |
≤2500V(L,N对PE) |
|
响应时间 |
tA |
≤25ns |
|
|
计数器放电响应 |
|
≥0.2kA(上升≥8µs) |
|
|
计数间隔 |
|
≥2s |
|
|
计数器电源 |
|
220V~ |
|
|
计数器用电功率 |
|
≤0.5W |
|
|
记忆功能 |
|
断电数据不丢失 |
|
|
放电次数显示范围 |
|
0~9999数字 |
|
|
开关量1显示 |
|
左起第1个小数点 |
|
|
开关量2显示 |
|
左起第2个小数点 |
|
|
CPU工作显示 |
|
右起第1个小数点 |
|
|
智能数据输出方式 |
|
RS485 |
|
|
防雷模块前置保险 |
|
32A |
|
|
接线规格 |
|
6mm2~16mm2 |
|
|
接线方式 |
|
并联 |
|
|
计数器接线规格 |
|
0.5mm2~1.5mm2 |
|
|
工作温区 |
|
-40℃~+80℃ |
|
|
尺寸 |
|
230mm×300mm×95mm |
|
