详细介绍
产品介绍
◆ 安装在设备电源端口，用于电源线路防雷及抗浪涌保护；
◆ 交流、直流同样适用，便于产品选型；
◆ 2+1放电方式，可在所有配电方式下使用；
◆ 4个电压等级220V、110V、48V、24V，满足不同电源设备；
◆ 串联安装，残压更低，负载电流10A；
◆ 温控保护，产品失效后，即刻中断电源线路。
产品分类
|
货号 |
型号 |
应用 |
|
3001 |
HLK DM-D220 |
220V交流 或 直流电源设备 |
|
3002 |
HLK DM-D110 |
110V交流 或 直流电源设备 |
|
3003 |
HLK DM-D48 |
48V交流 或 直流电源设备 |
|
3004 |
HLK DM-D24 |
24V交流 或 直流电源设备 |
技术参数
|
型号 |
Type |
HLK DM-D220 |
HLK DM-D110 |
HLK DM-D48 |
HLK DM-D24 |
|
最大连续运行电压 |
Uc |
250V~/- |
120V~/- |
50V~/- |
25V~/- |
|
最大连续工作电流 |
IL |
10A |
|||
|
标称放电电流(8/20µs) |
In |
3kA |
1kA |
||
|
最大放电电流(8/20µs) |
Imax |
6kA |
2kA |
||
|
混合波冲击电压 |
Uoc |
6KV |
2KV |
||
|
保护级别(In时) 线/线 线/地 |
Up |
≤1300V ≤1500V |
≤650V ≤800V |
≤350V ≤800V |
≤200V ≤700V |
|
响应时间 线/线 线/地 |
tA |
≤25ns ≤100ns |
|||
|
工作指示 |
|
绿色指示灯亮 |
|||
|
接线方式 |
|
串联 |
|||
|
工作温区 |
|
-40℃~+80℃ |
|||
|
接线规格 |
|
0.5mm2~6mm2 |
|||
|
外壳材料 |
|
阻燃塑料 |
|||
|
外壳防护等级 |
|
IP20 |
|||
|

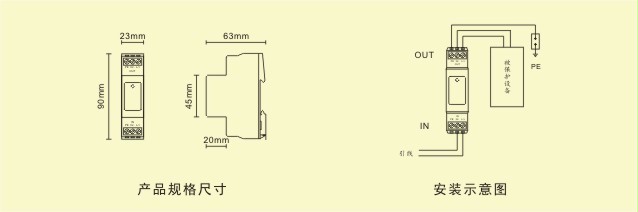

尺寸 |
|
4/3开关位(宽23mm) |
|||
|
安装支架 |
|
35mm电气导轨 |
|||
