详细介绍

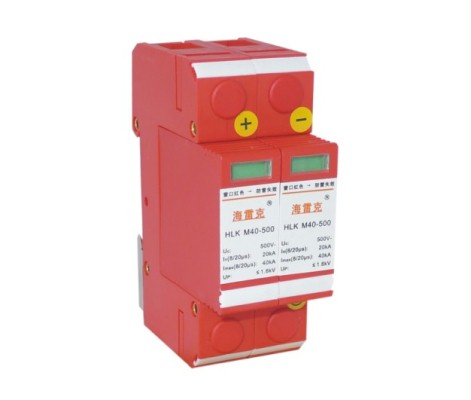

产品介绍
◆ 安装在直流电源线路上，用于直流电源线路防雷及抗浪涌保护；
◆ 放电电流大，响应时间快，剩余电压低；
◆ 温控脱扣装置，安全可靠；
◆ 指示窗指示产品工作状态，遥信接口实现远程状态指示与失效警告；
◆ 除常用型号外，可订制其它电压等级的防雷器。
产品分类
|
货号 |
型号 |
应用 |
|
2810 |
HLK M40-600 |
600V直流电源线路防雷 |
|
2808 |
HLK M40-500 |
500V直流电源线路防雷 |
|
2806 |
HLK M40-220 |
220V直流电源线路防雷 |
|
2804 |
HLK M40-110 |
110V直流电源线路防雷 |
|
2802 |
HLK M30-48 |
48V直流电源线路防雷 |
技术参数
|
型号 |
Type |
HLK M40-600 |
HLK M40-500 |
HLK M40-220 |
HLK M40-110 |
HLK M30-48 |
|
最大连续运行电压 |
Uc |
600V- |
500V- |
320V- |
160V- |
80V- |
|
标称放电电流(8/20µs) |
In |
20kA |
15kA |
|||
|
最大放电电流(8/20µs) |
Imax |
40kA |
30kA |
|||
|
保护级别(In时) |
Up |
≤2200V |
≤1800V |
≤1100V |
≤600V |
≤400V |
|
响应时间 |
tA |
≤25ns |
||||
|
指示窗口 |
|
绿色正常/红色失效 |
||||
|
遥信接点 |
|
11，13常闭、12，13常开 |
||||
|
接线方式 |
|
并联 |
||||
|
工作温区 |
|
-40℃~+80℃ |
||||
|
接线规格 |
|
6mm2~25mm2 |
||||
|
遥信端口接线规格 |
|
0.5mm2~1.5mm2 |
||||
|
外壳材料 |
|
阻燃塑料 |
||||
|
外壳防护等级 |
|
IP20 |
||||
|

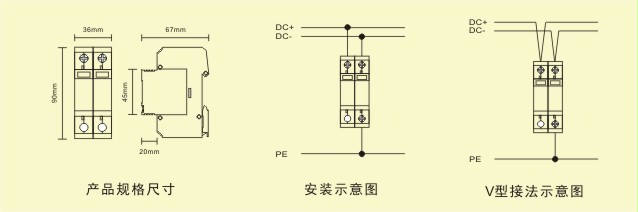

尺寸 |
|
2开关位(宽36mm) |
||||
|
安装支架 |
|
35mm电气导轨 |
||||
