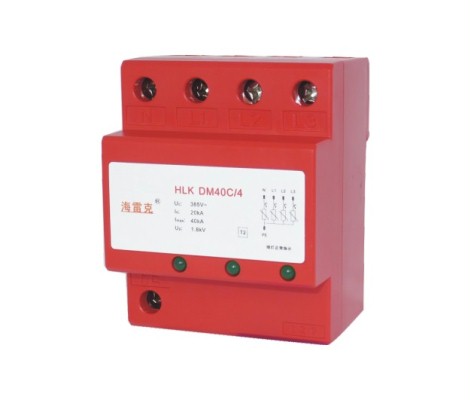

产品介绍
◆ 安装在三相交流电源线路上，用于电源线路第二级防雷及抗浪涌保护；
◆ 最大放电电流40kA（8/20µs）；
◆ 响应时间快，剩余电压低；
◆ 产品为一体式结构；
◆ 温控脱扣装置，安全可靠；
◆ 绿色指示灯用于指示产品工作状态，遥信接口实现远程状态指示与失效警告；
◆ 内置压敏电阻以电压385V~为主，可订制275V~、320V~、440V~等电压等级，满足不同电网环境。
产品分类
|
货号 |
型号 |
应用 |
|
2540 |
HLK DM40C/4 |
4+0模式，主要用于TN-S、TN-C-S配电方式 |
|
2531 |
HLK DM40C/3+NPE |
3+1模式，主要用于TT配电方式 |
技术参数
|
型号 |
Type |
HLK DM40C/4 |
HLK DM40C/3+NPE |
|
|
最大连续运行电压 |
Uc |
385V~(L,N对PE) |
385V~(L对N) 260V~(N对PE) |
|
|
标称放电电流(8/20µs) |
In |
20kA |
||
|
最大放电电流(8/20µs) |
Imax |
40kA |
||
|
保护级别 (In时) (1kV/µs 时) |
Up |
≤1800V(L,N对PE) |
≤1800V(L对N) ≤1400V(N对PE) |
|
|
响应时间 |
tA |
≤25ns(L,N对PE) |
≤25ns(L对N) ≤100ns(N对PE) |
|
|
前置保险 |
|
63A |
||
|
工作指示 |
|
绿色指示灯亮 |
||
|
遥信接点 |
|
1，3常闭、2，3常开 |
||
|
接线方式 |
|
并联 |
||
|
工作温区 |
|
-40℃~+80℃ |
||
|
接线规格 |
|
6mm2~25mm2 |
||
|
遥信端口接线规格 |
|
0.5mm2~1.5mm2 |
||
|
外壳材料 |
|
阻燃塑料 |
||
|
外壳防护等级 |
|
IP20 |
||
|

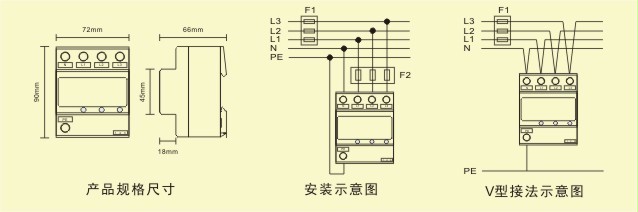

尺寸 |
|
4开关位(宽72mm) |
||
|
安装支架 |
|
35mm电气导轨 |
||
