详细介绍
产品介绍
◆ 安装在电脑网络端口，用于信号线路防雷及抗浪涌保护，满足以太网信号线路防雷保护及电气特性要求；
◆ 差模与共模保护，响应快，残压低；
◆ RJ45接口符合双绞线网络设备连接方式的通用标准；

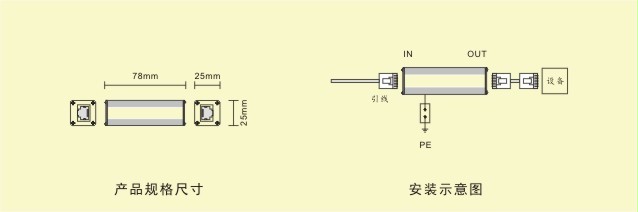

◆ 产品小巧、紧凑，预留接地引线，方便产品安装；
◆ 主要用于100M、1000M、POE等网络设备。
产品分类
|
货号 |
型号 |
应用 |
|
7201 |

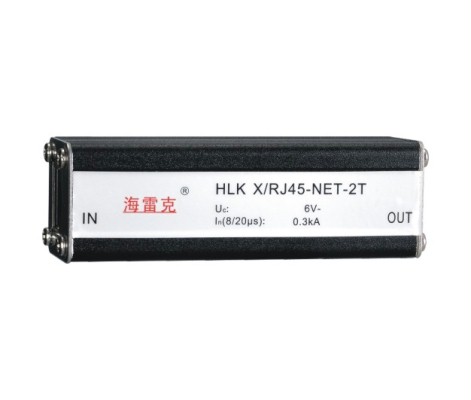

HLK X/RJ45-NET-2T |
用于100M等网络，保护RJ45的1,2,3,6芯线 |
|
7301 |
HLK X/RJ45-NET-4T |
用于1000M、POE等网络，保护RJ45的1-8芯线 |
技术参数
|
型号 |
Type |
HLK X/RJ45-NET-2T |
HLK X/RJ45-NET-4T |
|
标称放电电流(8/20µs) 线/地 |
In |
1kA |
|
|
保护级别(1KV/µs) 线/线 线/地 |
Up |
≤10V ≤600V |
|
|
响应时间 线/线 线/地 |
tA |
≤1ns ≤100ns |
|
|
数据传输速率 |
Vs |
100Mbit/s |
1000Mbit/s |
|
保护线数 |
|
RJ45(1,2,3,6) |
RJ45(1-8) |
|
工作温区 |
|
-40℃~+80℃ |
|
|
外壳材料 |
|
金属 |
|
|
外壳防护等级 |
|
IP20 |
|
