详细介绍
产品介绍

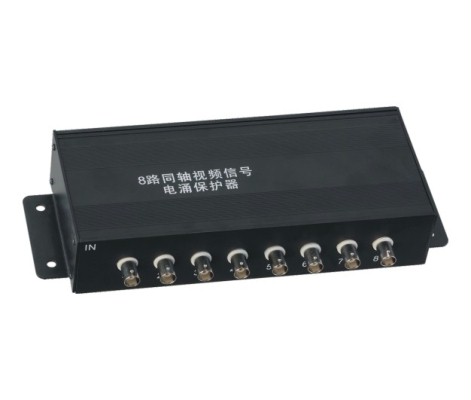

◆ 8个HLK X/BNC-VIDEO电涌保护器的合成产品，安装在闭路监控设备的同轴视频信号端口，用于信号线路防雷及抗浪涌保护，同时满足8路视频信号线路防雷保护及电气特性要求；
◆ 两级复合放电设计，响应快，残压低，放电电流大；
◆ BNC接口符合视频设备连接方式的通用标准；

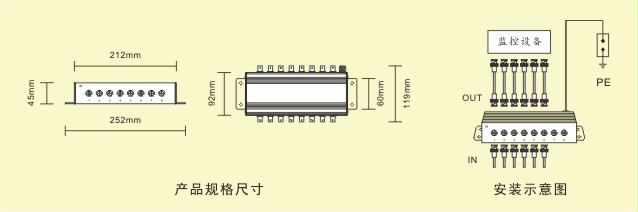

◆ 壁挂式结构，能够固定安装在墙面或电箱底板上；
◆ 主要用于视频分配器、硬盘录像机、视频光端机等设备。
产品分类
|
货号 |
型号 |
应用 |
|
6008 |
HLK X/BNC-VIDEO-8 |
主要用于闭路监控视频设备 |
技术参数
|
型号 |
Type |
HLK X/BNC-VIDEO-8 |
|
最大连续运行电压 |
Uc |
5.5V- |
|
最大连续工作电流 |
IL |
350mA |
|
标称放电电流(8/20µs) |
In |
5kA |
|
最大放电电流(8/20µs) |
Imax |
10kA |
|
保护级别(In时) |
Up |
≤20V(芯/屏蔽) |
|
保护级别(1KV/µs) |
Up |
≤12V(芯/屏蔽) ≤600V(屏蔽/地) |
|
响应时间 |
tA |
≤1ns(芯/屏蔽) ≤100ns(屏蔽/地) |
|
插入损耗(阻抗75Ω) |
IL |
≤0.5dB(0~20MHz) |
|
带宽(IL≤3dB) |
fG |
100MHz |
|
接口方式 |
|
BNC |
|
工作温区 |
|
-40℃~+80℃ |
|
外壳材料 |
|
金属 |
|
外壳防护等级 |
|
IP20 |
