产品介绍

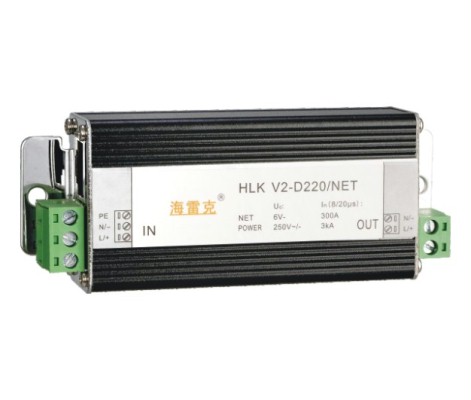

◆ 安装在网络摄像枪、无线网桥等小功率网络设备端，用于电源、网络线路防雷及抗浪涌保护，满足网络设备防雷保护及电气特性要求；
◆ 依据电源线路不同，区分为220V、24V、12V网络二合一电涌保护器产品；
◆ 交流、直流同样适用，便于产品选型；
◆ 网络线路RJ45(1,2,3,6)保护，RJ45(4,5,7,8)断开；
◆ 电源线路采用插拔端子，网络线路采用RJ45接口，便于产品更换；
◆ 产品小巧、紧凑，能够固定安装在墙面或电箱底板上。
产品分类
|
货号 |
型号 |
应用 |
|
5211 |
HLK V2-D220/NET |
用于220V电源与网络信号设备防雷 |
|
5212 |
HLK V2-D24/NET |
用于24V电源与网络信号设备防雷 |
|
5213 |
HLK V2-D12/NET |
用于12V电源与网络信号设备防雷 |
技术参数
|
|
|
220V电源 |
24V电源 |
12V电源 |
网络 |
|
最大连续运行电压 |
Uc |
250V~/- |
25V~/- |
15V~/- |
6V- |
|
最大连续工作电流 |
IL |
3A |
3A |
3A |
---- |
|
标称放电电流(8/20µs) |
In |
3kA |
1kA |
1kA |
2kA |
|
保护级别(In时) 线/线 线/地 |
Up |
≤1300V ≤1500V |
≤200V ≤700V |
≤160V ≤600V |
≤20V ≤20V |
|
保护级别(1KV/µs) 线/线 线/地 |
Up |
---- |
≤10V ≤10V |
||
|
响应时间 线/线 线/地 |
tA |
≤25ns ≤100ns |
≤1ns ≤1ns |
||
|
数据传输速率 |
Vs |
|
100Mbit/s |
||
|
接口方式/保护线数 |
|
5.08mm插拔端子 |
RJ45(1,2,3,6) |
||
|
接线规格 |
|
0.5mm2~4mm2 |
---- |
||
|
工作温区 |
|
-40℃~+80℃ |
|||
|
外壳材料 |
|
金属 |
|||
|
外壳保护等级 |
|
IP20 |
|||
