详细介绍
产品介绍
◆ 安装在单相交流电源线路上，用于电源线路第一级防雷及抗浪涌保护；
◆ 冲击电流25kA（10/350µs）；
◆ 响应时间快，剩余电压低；
◆ 2个独立模块，采用汇流排连接；
◆ 基本模块由开关型与限压型元件复合而成；
◆ NPE模块由大通流陶瓷放电管组成；
◆ 开关型元件采用多层陶瓷放电管，不产生放电火花，不受外界气压及湿度影响；
◆ 具有较强的遮断工频续流能力。
产品分类
|
货号 |
型号 |
应用 |
|
1020 |
HLK DG25/2 |
2+0模式，主要用于TN-S、TN-C-S配电方式 |
|
1011 |
HLK DG25/1+NPE |
1+1模式，主要用于TT配电方式 |
技术参数
|
型号 |
Type |
HLK DG25/2 |
HLK DG25/1+NPE |
|
最大连续运行电压 |
Uc |
255V~(L,N对PE) |
255V~(L对N) 255V~(N对PE) |
|
冲击电流(10/350µs) |
Iimp |
25kA |
|
|
标称放电电流(8/20µs) |
In |
25kA |
|
|
保护级别 (In时) (1kV/µs时) |
Up |
≤2000V(L,N对PE) |
≤2000V(L对N) ≤1400V(N对PE) |
|
响应时间 |
tA |
≤100ns |
|
|
最大后备熔断器 |
|
315A |
|
|
断工频续流 |
Ifi |
500A |
|
|
接线方式 |
|
并联 |
|
|
工作温区 |
|
-40℃~+80℃ |
|
|
接线规格 |
|
10mm2~25mm2 |
|
|
外壳材料 |
|
阻燃塑料 |
|
|
外壳防护等级 |
|
IP20 |
|
|

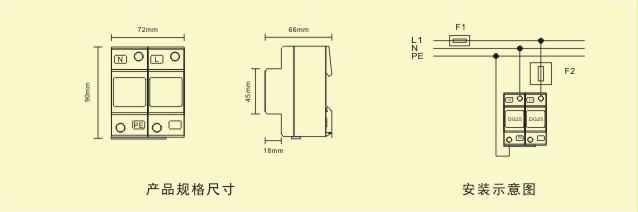

尺寸 |
|
4开关位(宽72mm) |
|
|
安装支架 |
|
35mm电气导轨 |
|

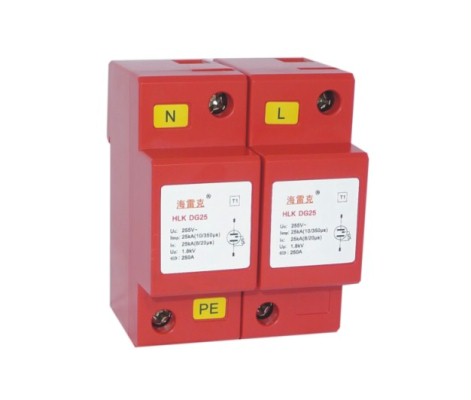

HLK DG25/2
HLK DG25/1+NPE
