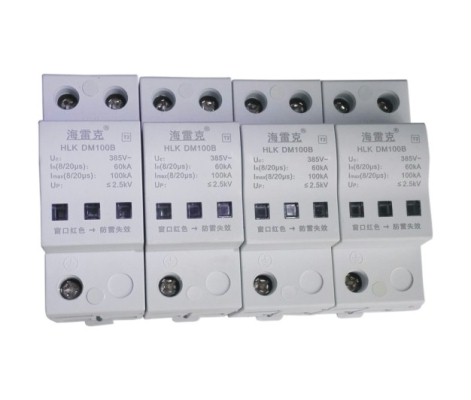

产品介绍
◆ 安装在三相交流电源线路上，用于电源线路第一级防雷及抗浪涌保护；
◆ 最大放电电流100kA（8/20µs）；
◆ 响应时间快，剩余电压低；
◆ 4个或3个独立模块，采用汇流排连接；
◆ 基本模块由3组压敏电阻芯片组成，独立温控脱扣装置，安全可靠；
◆ NPE模块由大通流陶瓷放电管组成；
◆ 双端子结构方便电源线路串联（V形）连接；
◆ 指示窗口用于产品失效指示，遥信接口实现远程状态指示与失效警告；
◆ 压敏电阻模块以电压385V~为主，可订制275V~、320V~、440V~等电压等级，满足不同电网环境。
产品分类
|
货号 |
型号 |
应用 |
|
1340 |
HLK DM100B/4 |
4+0模式，主要用于TN-S、TN-C-S配电方式 |
|
1331 |
HLK DM100B/3+NPE |
3+1模式，主要用于TT配电方式 |
|
1330 |
HLK DM100B/3 |
3+0模式，主要用于TN-C、IT配电方式 |
技术参数
|
型号 |
Type |
HLK DM100B/4 |
HLK DM100B/3+NPE |
HLK DM100B/3 |
|
最大连续运行电压 |
Uc |
385V~(L,N对PE) |
385V~(L对N) 260V~(N对PE) |
385V~(L对PE) |
|
标称放电电流(8/20µs) |
In |
60kA |
||
|
最大放电电流(8/20µs) |
Imax |
100kA |
||
|
保护级别 (In时) (1kV/µs时) |
Up |
≤2500V(L,N对PE) |
≤2500V(L对N) ≤1400V(N对PE) |
≤2500V(L对PE) |
|
响应时间 |
tA |
≤25ns(L,N对PE) |
≤25ns(L对N) ≤100ns(N对PE) |
≤25ns(L对PE) |
|
前置保险 |
|
63A |
||
|
失效指示 |
|
窗口红色失效 |
||
|
遥信接点 |
|
11，13常闭、12，13常开 |
||
|
接线方式 |
|
并联 |
||
|
工作温区 |
|
-40℃~+80℃ |
||
|
接线规格 |
|
6mm2~25mm2 |
||
|
遥信端口接线规格 |
|
0.5mm2~1.5mm2 |
||
|
外壳材料 |
|
阻燃塑料 |
||
|
外壳防护等级 |
|
IP20 |
||
|
尺寸 |
|
8开关位(宽144mm) |
8开关位(宽144mm) |
6开关位(宽108mm) |
|
安装支架 |
|
35mm电气导轨 |
||

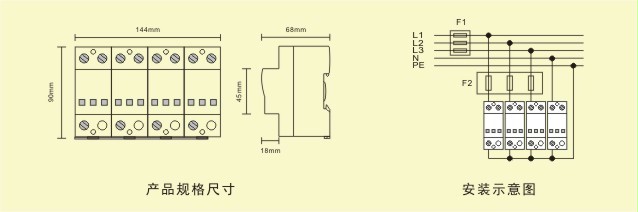

HLK DM100B/4

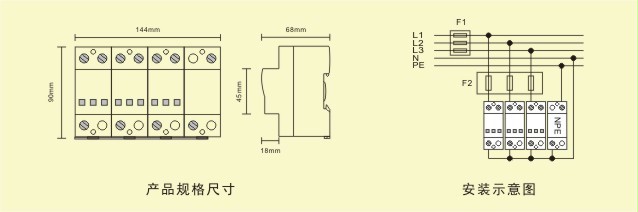

HLK DM100B/3+NPE

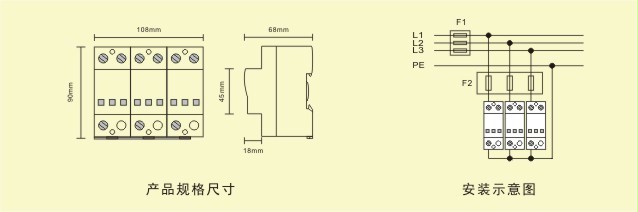

HLK DM100B/3
