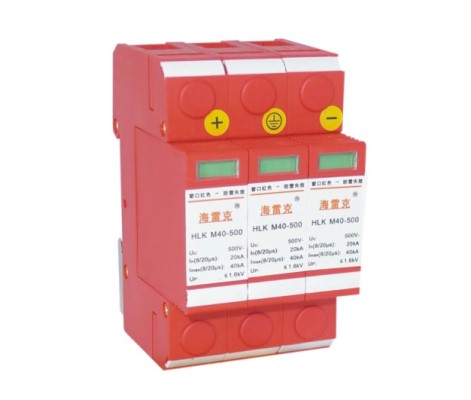

产品介绍
◆ 安装在光伏发电的直流电源线路上，用于直流电源线路防雷及抗浪涌保护；
◆ 放电电流大，响应时间快，剩余电压低；
◆ 产品由3位压敏电阻模块组成；
◆ 温控脱扣装置，安全可靠；
◆ 指示窗指示产品工作状态，遥信接口实现远程状态指示与失效警告；
◆ 除常用型号外，可订制其它电压等级的防雷器。
产品分类
|
货号 |
型号 |
应用 |
|
9940 |
HLK M40C/PV1500 |
主要用于1500V光伏直流电源线路 |
|
9930 |
HLK M40C/PV1200 |
主要用于1200V光伏直流电源线路 |
|
9920 |
HLK M40C/PV1000 |
主要用于1000V光伏直流电源线路 |
|
9910 |
HLK M40C/PV800 |
主要用于800V光伏直流电源线路 |
技术参数
|
型号 |
Type |
HLK M40C/PV1500 |
HLK M40C/PV1200 |
HLK M40C/PV1000 |
HLK M40C/PV800 |
|
最大连续运行电压 |
Uc |
1500V- |
1200V- |
1000V- |
800V- |
|
标称放电电流(8/20µs) |
In |
20kA |
|||
|
最大放电电流(8/20µs) |
Imax |
40kA |
|||
|
保护级别(In时) |
Up |
≤5400V |
≤4400V |
≤3600V |
≤3000V |
|
响应时间 |
tA |
≤25ns |
|||
|
指示窗口 |
|
绿色正常/红色失效 |
|||
|
遥信接点 |
|
11，13常闭、12，13常开 |
|||
|
接线方式 |
|
并联 |
|||
|
工作温区 |
|
-40℃~+80℃ |
|||
|
接线规格 |
|
6mm2~25mm2 |
|||
|
遥信端口接线规格 |
|
0.5mm2~1.5mm2 |
|||
|
外壳材料 |
|
阻燃塑料 |
|||
|
外壳防护等级 |
|
IP20 |
|||
|

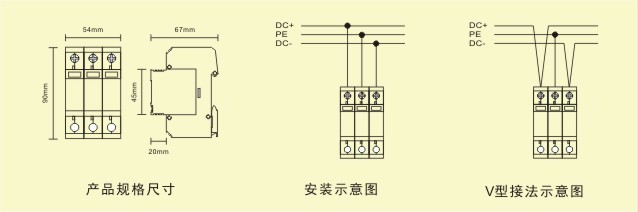

尺寸 |
|
3开关位(宽54mm) |
|||
|
安装支架 |
|
35mm电气导轨 |
|||
