产品介绍
◆ 安装在风能发电的交流电源线路上，用于电源线路防雷及抗浪涌保护；
◆ 最大放电电流80kA（8/20µs）；
◆ 响应时间快，剩余电压低；
◆ 3个或4个独立模块，采用汇流排连接；
◆ 双端子结构方便电源线路串联（V形）连接；
◆ 指示窗口用于产品失效指示，遥信接口实现远程状态指示与失效警告。
产品分类
|
货号 |
型号 |
应用 |
|
9830 |
HLK DM80B/690/3 |
主要用于风能发电的三相三线电源线路 |
|
9840 |
HLK DM80B/690/4 |
主要用于风能发电的三相四线电源线路 |
技术参数
|
型号 |
Type |

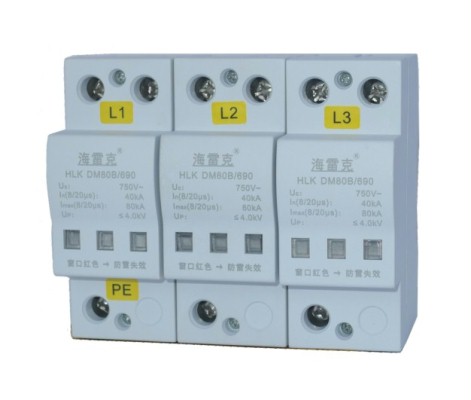

HLK DM80B/690/3 |
HLK DM80B/690/4 |
|
最大连续运行电压 |
Uc |
750V~ |
|
|
标称放电电流(8/20µs) |
In |
40kA |
|
|
最大放电电流(8/20µs) |
Imax |
80kA |
|
|
保护级别 (In时) |
Up |
≤4000V |
|
|
响应时间 |
tA |
≤25ns |
|
|
失效指示 |
|
红色失效 |
|
|
遥信接点 |
|
11，13常闭、12，13常开 |
|
|
接线方式 |
|
并联 |
|
|
工作温区 |
|
-40℃~+80℃ |
|
|
接线规格 |
|
6mm2~25mm2 |
|
|
遥信端口接线规格 |
|
0.5mm2~1.5mm2 |
|
|
外壳材料 |
|
阻燃塑料 |
|
|
外壳防护等级 |
|
IP20 |
|
|
尺寸 |
|
6开关位(宽108mm) |
8开关位(宽144mm) |
|
安装支架 |
|
35mm电气导轨 |
|

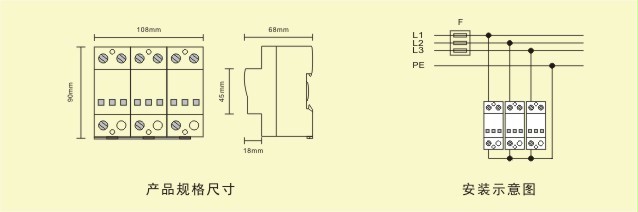

HLK DM80B/690/3

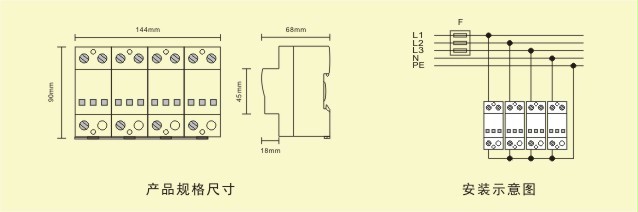

HLK DM80B/690/4
