产品介绍
◆ 安装在动点摄像枪端，用于电源、信号线路防雷及抗浪涌保护，满足动点摄像枪防雷保护及电气特性要求；
◆ 依据电源线路不同，区分为220V、24V、12V三合一电涌保护器产品；
◆ 交流、直流同样适用，便于产品选型；
◆ 电源线路与RS485线路采用插拔端子，视频线路采用BNC接口，便于产品更换；
◆ 产品小巧、紧凑，能够固定安装在墙面或电箱底板上。

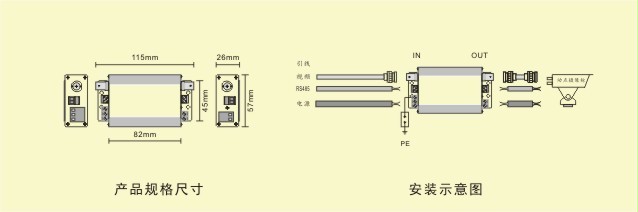

产品分类
|
货号 |
型号 |
应用 |
|
5301 |

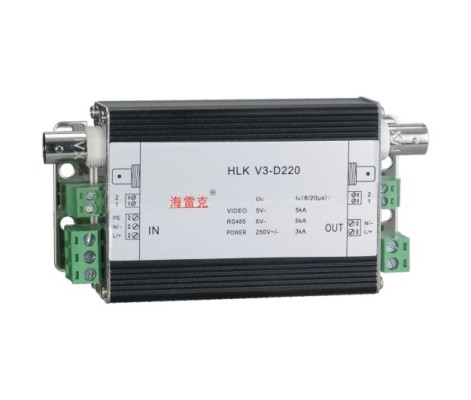

HLK V3-D220 |
用于220V电源与同轴视频信号、RS485信号设备防雷 |
|
5302 |
HLK V3-D24 |
用于24V电源与同轴视频信号、RS485信号设备防雷 |
|
5303 |
HLK V3-D12 |
用于12V电源与同轴视频信号、RS485信号设备防雷 |
技术参数
|
|
|
220V电源 |
24V电源 |
12V电源 |
BNC视频 |
RS485 |
|
最大连续运行电压 |
Uc |
250V~/- |
25V~/- |
15V~/- |
5V- |
6V- |
|
最大连续工作电流 |
IL |
3A |
3A |
3A |
350mA |
600mA |
|
标称放电电流(8/20µs) |
In |
3kA |
1kA |
1kA |
5kA |
5kA |
|
保护级别 线/线 (In时) 线/地 |
Up |
≤1300V ≤1500V |
≤200V ≤700V |
≤160V ≤600V |
≤20V (芯/屏) ---- |
≤10V ---- |
|
保护级别 线/线 (1KV/µs) 线/地 |
Up |
---- |
≤12V (芯/屏) ≤600V(屏/地) |
≤10V ≤600V |
||
|
响应时间 线/线 线/地 |
tA |
≤25ns ≤100ns |
≤1ns(芯/屏) ≤100ns(屏/地) |
≤1ns ≤100ns |
||
|
插入损耗 |
IL |
---- |
≤0.5dB (0~20MHz) (阻抗75Ω) |
≤0.4dB (0~80kHz) (阻抗100Ω) |
||
|
带宽(IL≤3dB) |
fG |
---- |
100MHz |
0.4MHz |
||
|
接口方式 |
|
5.08mm插拔端子 |
BNC |
3.81mm插拔端子 |
||
|
接线规格 |
|
0.5mm2~4mm2 |
---- |
0.5mm2~1.5mm2 |
||
|
工作温区 |
|
-40℃~+80℃ |
||||
|
外壳材料 |
|
金属 |
||||
|
外壳保护等级 |
|
IP20 |
||||
