产品介绍
◆ D类电源电涌保护器与两组二芯信号电涌保护器的组合产品，安装在设备端，用于电源、信号线路防雷及抗浪涌保护，满足常用信号设备防雷保护及电气特性要求；
◆ 电源线路分为220V、24V、12V；
◆ 交流、直流同样适用，便于产品选型；
◆ 信号线路分为5V,12V；
◆ 频率范围宽，适用于RS485、RS422、音频、视频、数据总线等信号；
◆ 电源、信号线路采用插拔端子，便于产品更换；

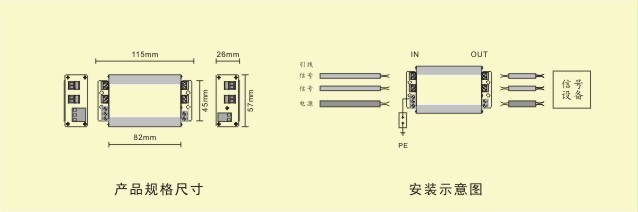

◆ 产品小巧、紧凑，能够固定安装在墙面或电箱底板上。
产品分类
|
货号 |
型号 |
应用 |
|
5321 |
HLK V3-D220/H5 |
用于220V电源与两组5V信号设备防雷 |
|
5322 |

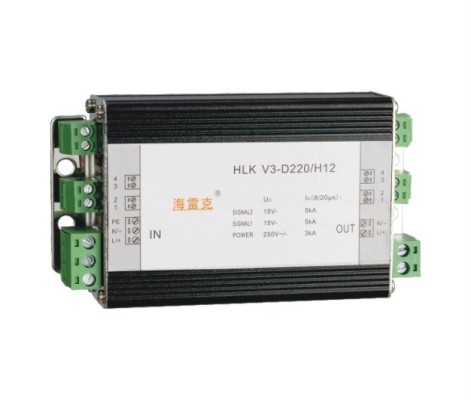

HLK V3-D220/H12 |
用于220V电源与两组12V信号设备防雷 |
|
5323 |
HLK V3-D24/H5 |
用于24V电源与两组5V信号设备防雷 |
|
5324 |
HLK V3-D24/H12 |
用于24V电源与两组12V信号设备防雷 |
|
5325 |
HLK V3-D12/H5 |
用于12V电源与两组5V信号设备防雷 |
|
5326 |
HLK V3-D12/H12 |
用于12V电源与两组12V信号设备防雷 |
技术参数
|
|
|
220V电源 |
24V电源 |
12V电源 |
5V信号 |
12V信号 |
|
最大连续运行电压 |
Uc |
250V~/- |
25V~/- |
15V~/- |
6V- |
15V- |
|
最大连续工作电流 |
IL |
3A |
3A |
3A |
400mA |
|
|
标称放电电流(8/20µs) |
In |
3kA |
1kA |
1kA |
5kA |
|
|
保护级别(In时) 线/线 线/地 |
Up |
≤1300V ≤1500V |
≤200V ≤700V |
≤160V ≤600V |
≤16V ≤16V |
≤25V ≤25V |
|
保护级别(1KV/µs) 线/线 线/地 |
Up |
---- |
≤13V ≤13V |
≤22V ≤22V |
||
|
响应时间 线/线 线/地 |
tA |
≤25ns ≤100ns |
≤1ns |
|||
|
插入损耗 |
IL |
---- |
≤0.5dB(0~20MHz) (阻抗100Ω) |
|||
|
带宽(IL≤3dB) |
fG |
---- |
100MHz |
|||
|
接口方式 |
|
5.08mm插拔端子 |
3.81mm插拔端子 |
|||
|
接线规格 |
|
0.5mm2~4mm2 |
0.5mm2~1.5mm2 |
|||
|
工作温区 |
|
-40℃~+80℃ |
||||
|
外壳材料 |
|
金属 |
||||
|
外壳保护等级 |
|
IP20 |
||||
