详细介绍

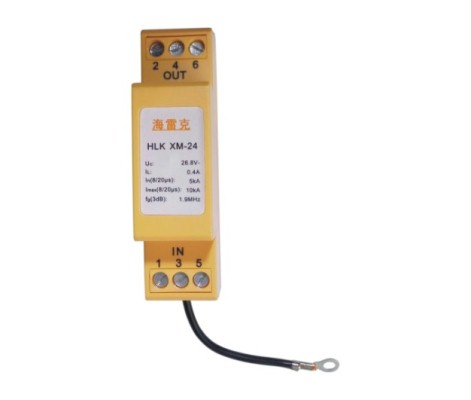

产品介绍
◆ 安装在设备信号端口，用于信号线路防雷及抗浪涌保护；
◆ 适合于带信号地的三芯平衡信号或两路非平衡信号；
◆ 模块结构、端子接口、串联接法；
◆ 更多的电压等级，能够匹配绝大多数信号线路；
◆ 两级复合放电设计，差模、共模保护，响应快，残压低，放电电流大；
◆ 主要用于RS485、RS232、消防、报警、模拟信号、数据信号、工业总线等信号线路。
产品分类
|
货号 |
型号 |
应用 |
|
4021 |
HLK XM-H5 |
典型：RS485等线路 |
|
4032 |
HLK XM-12 |
典型：门禁、报警、RS232等线路 |
|
4033 |
HLK XM-24 |
典型：消防联动、模拟信号等线路 |
技术参数
|
型号 |
Type |
HLK XM-H5 |
HLK XM-12 |
HLK XM-24 |
|
额定信号工作电压 |
Un |
5V- |
12V- |
24V- |
|
最大连续运行电压 |
Uc |
6V- |
15V- |
27V- |
|
最大连续工作电流 |
IL |
400mA |
600mA |
|
|
标称放电电流(8/20µs) |
In |
5kA |
||
|
最大放电电流(8/20µs) |
Imax |
10kA |
||
|
保护级别 (In时) 线/线 |
Up |
≤16V |
≤20V |
≤40V |
|
保护级别 (1KV/µs) 线/线 线/地 |
Up |
≤13V ≤600V |
≤20V ≤600V |
≤40V ≤600V |
|
响应时间 |
tA |
≤1ns |
||
|
插入损耗(阻抗100Ω) |
IL |
≤0.5dB(0~20MHz) |
≤0.4dB(0~180kHz) |
≤0.5dB(0~270kHz) |
|
带宽(IL≤3dB) |
fG |
50MHz |
0.9kHz |
1.9MHz |
|
工作温区 |
|
-40℃~+80℃ |
||
|
接线规格 |
|
0.5mm2~6mm2 |
||
|
外壳材料 |
|
阻燃塑料 |
||
|
外壳防护等级 |
|
IP20 |
||
|

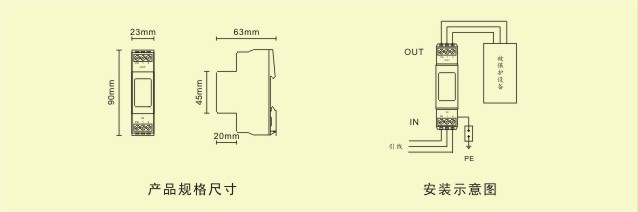

尺寸 |
|
4/3开关位(宽23mm) |
||
|
安装支架 |
|
35mm电气导轨 |
||
