产品介绍
◆ 安装在通讯信号端口，用于信号线路防雷及抗浪涌保护，满足公共通讯信号线路防雷保护及电气特性要求；
◆ 安装在RS232信号端口，用于信号线路防雷及抗浪涌保护，满足RS232串行通讯信号线路防雷保护及电气特性要求；
◆ 8芯共模保护，响应快，残压低；
◆ D-SUB 9针接口，符合RS232串口连接方式的通用标准；
◆ 产品小巧、紧凑，预留接地引线，方便产品安装；
◆ 主要用于电脑、工控机等含有RS232接口的设备。
产品分类
|
货号 |
型号 |
应用 |
|
8101 |

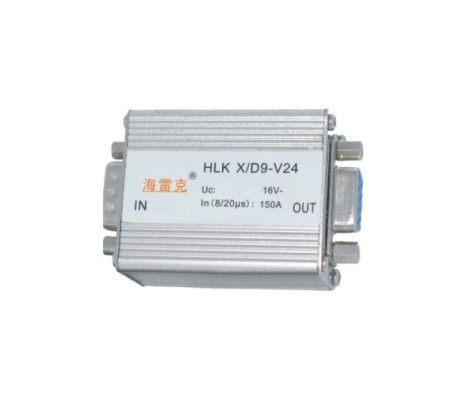

HLK X/D9-V24 |
主要用于电脑、工控机等 |
技术参数
|
型号 |
Type |
HLK X/D9-V24 |
|
最大连续运行电压 |
Uc |
16V- |
|
标称放电电流(8/20µs) 线/SG SG/地 |
In |
150A 5kA |
|
总放电电流(8/20µs) 线/SG |
|
1.2kA |
|
保护级别(In时) 线/SG |
Up |
≤30V |
|
保护级别(1KV/µs) 线/SG SG/地 |
Up |
≤22V ≤600V |
|
响应时间 线/SG SG/地 |
tA |
≤1ns ≤100ns |
|
插入损耗(阻抗100Ω) |
IL |
≤0.1dB(0~200kHz) |
|
带宽(IL≤3dB) |
fG |
3MHz |
|
保护线数 |
|
D-Sub 9针(1,2,3,4,6,7,8,9 SG:5) |
|
工作温区 |
|
-40℃~+80℃ |
|
外壳材料 |
|
金属 |
|
外壳防护等级 |
|
IP20 |
