产品介绍

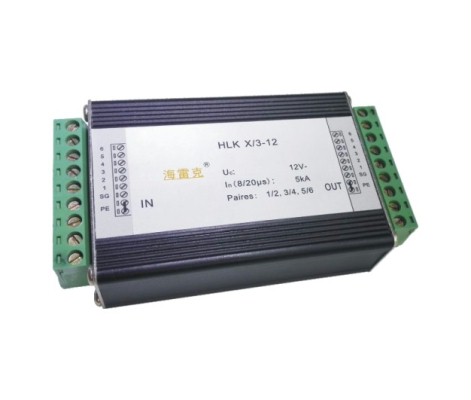

◆ 3路信号电涌保护器的合成产品，安装在设备的信号端口，用于信号线路防雷及抗浪涌保护；
◆ 5V，12V，24V三个电压等级、频率范围宽，匹配常用信号线路；
◆ 两级复合放电设计，差模、共模保护，响应快，残压低，放电电流大；
◆ 产品小巧、紧凑，方便安装，采用插拔端子，便于产品更换；
◆ 主要用于RS485、RS422、4-20mA、音频、视频、数据总线等信号线路。
产品分类
|
货号 |
型号 |
应用 |
|
4311 |
HLK X3-5 |
典型：RS485等线路 |
|
4312 |
HLK X3-12 |
典型：门禁、报警、RS232等线路 |
|
4313 |
HLK X3-24 |
典型：消防联动、模拟信号等线路 |

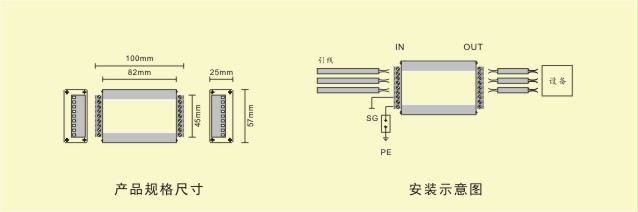

技术参数
|
型号 |
Type |
HLK X3-5 |
HLK X3-12 |
HLK X3-24 |
|
额定信号工作电压 |
Un |
5V- |
12V- |
24V- |
|
最大连续运行电压 |
Uc |
6V- |
15V- |
27V- |
|
最大连续工作电流 |
IL |
600mA |
||
|
标称放电电流(8/20µs) |
In |
5kA |
||
|
最大放电电流(8/20µs) |
Imax |
10kA |
||
|
保护级别(In时) 线/线 线/SG |
Up |
≤10V ≤20V |
≤20V ≤40V |
≤40V ≤40V |
|
保护级别(1KV/µs) 线/线 线/SG |
Up |
≤10V ≤10V |
≤20V ≤20V |
≤40V ≤40V |
|
响应时间 |
tA |
≤1ns |
||
|
插入损耗(阻抗100Ω) |
IL |
≤0.4dB(0~80kHz) |
≤0.4dB(0~180kHz) |
≤0.4dB(0~270kHz) |
|
带宽(IL≤3dB) |
fG |
0.4MHz |
0.9kHz |
1.9kHz |
|
工作温区 |
|
-40℃~+80℃ |
||
|
接线规格 |
|
0.5mm2~4mm2 |
||
|
外壳材料 |
|
金属 |
||
|
外壳防护等级 |
|
IP20 |
||
