产品介绍
◆ 安装在RS485、音频、视频等信号端口，用于信号线路防雷及抗浪涌保护；
◆ 满足RS485、音频、视频等信号线路电气特性要求；
◆ 两级复合放电设计，响应快，残压低，放电电流大；

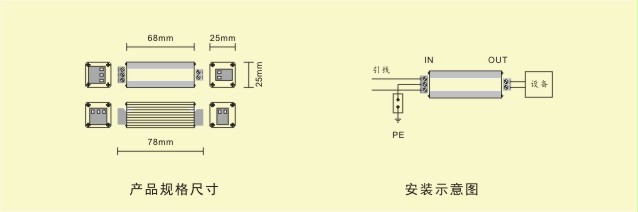

◆ 串联接法，插拔端子连接，便于产品更换；
◆ 产品小巧、紧凑，方便安装；
◆ 主要用于视频监控系统的控制信号线路。
产品分类
|
货号 |
型号 |
应用 |
|
6101 |

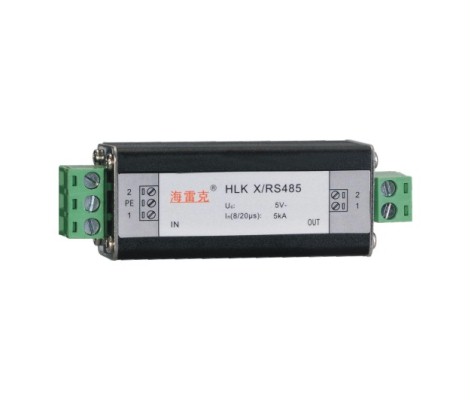

HLK X/RS485 |
用于RS485、音频、视频等信号线路 |
技术参数
|
型号 |
Type |
HLK X/RS485 |
|
最大连续运行电压 |
Uc |
6V- |
|
最大连续工作电流 |
IL |
400mA |
|
标称放电电流(8/20µs) |
In |
5kA |
|
最大放电电流(8/20µs) |
Imax |
10kA |
|
保护级别(In时) 线/线 线/地 |
Up |
≤16V ≤16V |
|
保护级别(1KV/µs) 线/线 线/地 |
Up |
≤13V ≤13V |
|
响应时间 |
tA |
≤1ns |
|
插入损耗(阻抗100Ω) |
IL |
≤0.5dB(0~20MHz) |
|
带宽(IL≤3dB) |
fG |
50MHz |
|
接口方式 |
|
5.08mm插拔端子 |
|
接线规格 |
|
0.5mm2~4mm2 |
|
工作温区 |
|
-40℃~+80℃ |
|
外壳材料 |
|
金属 |
|
外壳防护等级 |
|
IP20 |
