详细介绍
产品介绍
◆ 安装在设备信号端口，用于信号线路防雷及抗浪涌保护；
◆ 适合于二芯广播信号；
◆ 模块结构、端子接口、串联接法；
◆ 最大连续工作电流10A，满足功放信号功率要求；
◆ 差模、共模保护，响应快，残压低，放电电流大；
◆ 主要用于音频功率放大器、公共广播、背景音乐等设备防雷。
产品分类
|
货号 |
型号 |
应用 |
|
4016 |

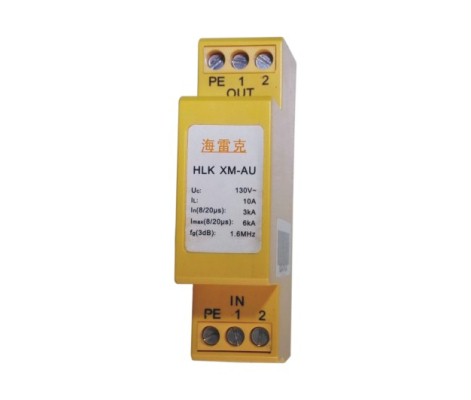

HLK XM-AU |
用于音频功率放大器、公共广播、背景音乐等设备防雷 |
技术参数
|
型号 |
Type |
HLK XM-AU |
|
额定信号工作电压 |
Un |
110V~ |
|
最大连续运行电压 |
Uc |
130V~ |
|
最大连续工作电流 |
IL |
10A |
|
标称放电电流(8/20µs) |
In |
3kA |
|
最大放电电流(8/20µs) |
Imax |
6kA |
|
保护级别(In时) 线/线 线/地 |
Up |
≤650V ≤700V |
|
保护级别(1KV/µs) 线/线 线/地 |
Up |
≤350V ≤700V |
|
响应时间 |
tA |
≤25ns ≤100ns |
|
插入损耗(阻抗100Ω) |
IL |
≤0.1dB (0~240kHz) |
|
带宽(IL≤3dB) |
fG |
1.6MHz |
|
工作温区 |
|
-40℃~+80℃ |
|
接线规格 |
|
0.5mm2~6mm2 |
|
外壳材料 |
|
阻燃塑料 |
|
外壳防护等级 |
|
IP20 |
|
尺寸 |
|
4/3开关位(宽23mm) |
|
安装支架 |
|
35mm电气导轨 |
